全国咨询热线：
18918633411
全国咨询热线：
18918633411
2026.07.16
两者均为近α耐热钛合金，主打航空发动机压气机高温部件，但成分体系、耐温上限、核心优势、适用工况完全区分。
高铝配方：Al≈8%，依靠高Al固溶强化；
合金元素：仅Al、Mo、V，无Sn、Zr、Si、稀土Nd；
设计思路：高比刚度、高弹性模量、450℃级抗蠕变；
β相变温度：约1040℃。
低Al、多组元复合强化：Al仅5.5%，搭配Sn、Zr、Mo、Si、稀土钕Nd；
稀土Nd核心作用：净化基体、细化氧化膜、抑制高温脆性Ti₃Al（α₂相），大幅提升550℃抗氧化与热稳定；
多元协同：Sn/Zr提升高温持久，Si强化晶界，Nd解决高温脆化难题；
β相变温度：约1010℃。
TA11长期稳定服役上限：450℃，短时峰值500℃； 超过480℃长期保温易析出脆性α₂相，强度、韧性断崖下跌，氧化膜易起皮剥落。
TA12国内首款550℃级耐热钛合金，长期稳定500～550℃，短时峰值570℃； 稀土改性氧化膜结合力极强，550℃冷热循环千次不易开裂、不掉粉，热稳定性全面超越TA11。
TA11：450℃以内稳定，500℃以上空气氧化速度显著上升，氧化膜易分层；无稀土，高温长期服役易脆化。
TA12：Nd细化表层氧化膜，形成致密复合保护层，550℃洁净燃气、干燥蒸汽工况抗氧化能力远优于TA11，适合发动机更高温段。
TA11高Al带来更高弹性模量、更高比刚度，阻尼减振性能更好； 400～450℃区间，同等应力下蠕变伸长略低于TA12，适合450℃以内高速旋转叶片、盘件，抗共振、抗微量形变。
TA11双退火：室温抗拉≥895MPa，450℃抗拉620MPa+；
TA12双退火：室温抗拉略低于TA11，但500～550℃高温瞬时、持久强度全面更高，高温承载能力更强。
TA12含Sn、Zr，热加工区间更宽，超塑性成型性能更好，适合大尺寸薄壁机匣、复杂焊接筒体； TA11塑性中等，更适合棒材、叶片、厚锻盘件。
两者均不耐稀盐酸/稀硫酸、海水长期全浸、氢氟酸、高温浓碱；仅适合干燥高温空气、低硫航空燃气、洁净蒸汽。
900～925℃×1h空冷 + 565～595℃×8h稳定化； 侧重提升450℃以内蠕变、阻尼性能。
930～950℃×1h空冷 + 590～610℃×8h稳定化； 退火温度更高，配套稀土相均匀析出，专门优化500℃以上高温组织稳定性，抑制高温脆相。
航空发动机400～450℃高压压气机叶片、轮盘、鼓筒、密封隔圈；
中小型工业燃机450℃以内压气机旋转部件；
追求高比刚度、减振降噪的轻量化转子件；
450℃以内高温引气导管、小型承力机匣；禁用：长期500℃以上高温工况。
航空发动机更高温段高压压气机叶片、盘件、燃烧室外围支撑环；
500～550℃高温引气大直径薄壁焊接机匣（超塑性成型筒体）；
航天飞行器宽温构件（-253℃深冷～550℃高温）；
550℃以内真空、氮气惰性气氛高温工装、热电偶套管；核心优势：同等高温下寿命比TA11提升一倍以上，减重替代镍基高温合金。
同规格、同探伤退火交货：TA12 ＞ TA11，差价15%～25%原因：TA12多稀土Nd、多元素合金化冶炼，双重真空退火工艺要求更高；TA11成分简单，量产成熟，450℃工况性价比更高。

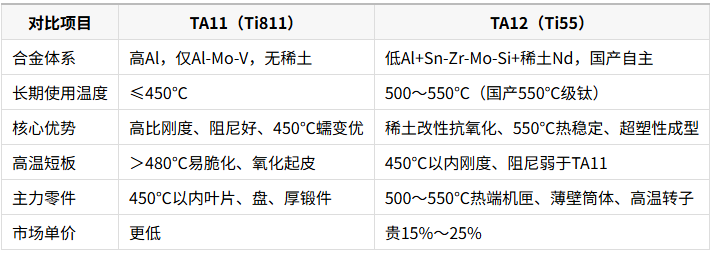

长期温度≤450℃、追求高刚度、减振、中温蠕变转子件 → TA11
长期500～550℃、要求强抗氧化、高热稳定、高温薄壁焊接结构 → TA12
江苏登蔚冶金科技为江苏省钢铁协会会员单位、抚顺特钢特约经销商，坐落无锡，配套上海、无锡双大型仓储，专业供应各类高端特种合金材料，服务核电、化工、海洋工程、航空装备、新能源等领域。
公司主营高温合金、镍基耐蚀合金、哈氏合金、双相钢、超级奥氏体不锈钢、沉淀硬化钢、钛合金、精密软磁合金全系列材料，常备海量现货，规格全覆盖：板材厚度 0.5–30mm；圆棒 Φ10–300mm，含光圆、黑皮、六角棒；无缝管、毛细管、钢带、锻件、法兰、管件、焊丝均可现货直发。主流现货牌号包含 GH4169、Inconel718/625、C276、Monel400、2205/2507、904L、254SMO、17-4PH、TC4、1J50/1J79 等，同步经销抚顺特钢原厂特材，每批附带 3.1 材质质保书，支持光谱复检。
依托钢厂直供渠道，可提供零切、精割、锻打配套加工，常规规格 3-7 天快速发货，严格遵循国标、美标、日标供货。依托协会资源与原厂特约授权，货源稳定、品质可控，一站式解决高温、强腐蚀工况特种钢材采购需求。
